Plynové vzpěry - Závit na obou koncích - Možnost zmenšení síly. Nerezová ocel

Válec a pístnice: Plynové vzpěry z nerezové oceli jsou vyrobeny z nerezové oceli AISI 304L.

Olej: Olejem je běžný mazací olej, který ale není schválen pro použití v kombinaci s potravinami. Můžeme dodat plynové vzpěry pro použití spolu s potravinami. Pokud máte o takové řešení zájem, obraťte se na nás.

Plyn: Plynem je dusíkatý plyn.

Plynové vzpěry Variload lze za poplatek doplnit.

Čím více je tlačená plynová vzpěra stlačována, tím více v ní roste síla – jinými slovy síla roste tím, jak je pístnice zatlačována do válce. Je tomu tak proto, že je plyn ve válci více a více stlačován z důvodu proporcionálních změn uvnitř válce, což způsobí zvýšení tlaku, který se projeví osovou silou, jež tlačí na pístnici.

Konstrukce plynových vzpěr Variload je v zásadě stejná jako u standardních plynových vzpěr. Plynové vzpěry Variload se plní plynným dusíkem s maximálním možným tlakem.

Plynové vzpěry Variload jsou vybaveny ventilem, kterým lze z válce uvolňovat tlak. Uvolněním tlaku je možné snížit sílu plynové vzpěry na tlak potřebný pro konkrétní konstrukci. Je-li třeba vzpěru seřídit, dbejte na to, aby následkem uvolnění přebytečného tlaku nedošlo ke škodě.

Při seřizování tlaku se před vlastním seřízením doporučuje přidat další závaží odpovídající +10 % hmotnosti dané součásti. Je-li třeba seřídit tlak plynové vzpěry, otevřete ventil přiloženým šestihranným klíčem. Opatrně mírně vyšroubujte ventil, dokud neuslyšíte unikající plyn. Ventil nevyšroubujte zcela. Doporučuje se ventil utahovat v pravidelných intervalech ke kontrole síly plynové pružiny až do dosažení správného tlaku. Vždy je možné trochu upustit, ale tlak již nelze zvýšit.

Upozorňujeme, že i malý únik tlaku může mít velký vliv na sílu plynové vzpěry. Po dosažení správného tlaku odstraňte 10% zátěž a znovu vzpěru vyzkoušejte. Zabrání se tak odstranění příliš velkého množství tlaku. Jsou-li v dané konstrukci použity dvě plynové vzpěry Variload, doporučuje se upouštět tlak z ventilů střídavě a po troškách. Tak bude zajištěno, že výsledný tlak v obou plynových vzpěrách Variload bude pokud možno stejný.

Plynové vzpěry obsahují vysoce stlačený plynný dusík. Tento plyn není hořlavý ani výbušný a není při vdechování toxický. Za žádných okolností se nepokoušejte plynovou vzpěru rozebrat nebo doplnit její náplň – z důvodu vysokého tlaku je to mimořádně nebezpečné! Plynovou vzpěru nevkládejte do ohně, nepropichujte, nelisujte ani nenařezávejte a povrch válce nesvařujte. Do povrchu pístu neškrábejte a píst nenatírejte ani neohýbejte.

Plynové vzpěry nikdy nepoužívejte jako bezpečnostní zařízení. Pokud by poškození plynové vzpěry mohlo vést ke zranění, je nutné ji zajistit pomocí bezpečnostního zařízení. Můžete také použít bezpečnostní plynovou vzpěru. Zavolejte, pokud potřebujete další informace.

Plynové vzpěry je nutné skladovat a montovat pístem dolů a v úhlu 45° od vodorovné osy. To je důležité, protože takto bude zajištěno stálé mazání vnitřních ucpávek olejem uvnitř plynové vzpěry.

Bude-li plynová vzpěra namontována vodorovně nebo s pístem otočeným nahoru, olej vyteče z ucpávek a výsledkem nesprávné montáže bude opotřebení a prosakující ucpávky. Při každé montáži je nutné zajistit, aby nevznikl boční průhyb nebo na plynovou vzpěru nepůsobily jiné síly než volný axiální pohyb v podélném směru plynové vzpěry.

Vždy použijte ten nejkratší možný zdvih a zvolte co největší průměr válce – zvýšíte tak odolnost. Dlouhé úzké plynové vzpěry jsou výrazně slabší než krátké a silné.

Nerezové plynové vzpěry vždy instalujte ve vlhkém prostředí nebo je používejte pro aplikace v potravinářském průmyslu. Upozorňujeme, že olej v plynových vzpěrách není schválen k použití v potravinářském průmyslu.

Plynové vzpěry tedy nemontujte přímo nad výrobky, neboť z opotřebené plynové vzpěry může vytékat olej. Píst není nutné mazat, protože vzpěra je bezúdržbová. Plynovou vzpěru nevystavujte vibracím.

Plynové vzpěry jsou navrženy na maximálně 5 zdvihů za minutu při teplotě 20 °C. Je-li tato hodnota překročena, dojde k nárůstu tepla uvnitř plynové vzpěry, které může vést k netěsnostem ucpávek. Plynové vzpěry jsou při správné montáži navrženy na životnost 30 000 cyklů.

V konstrukci se doporučuje vždy používat fyzické zarážky. Bude tak zajištěno, že plynová vzpěra nebude použita s vyšším než navrženým zatížením. Pohyb plynové vzpěry je tlumen až v poslední části, aby nedošlo k úplnému vysunutí pístu.

V plynových vzpěrách postupně mírně klesá tlak oproti původnímu tlaku v době montáže. Očekávat lze pokles tlaku až o 10 %.

Doporučuje se, aby bylo i nadále zajištěno fungování plynové vzpěry podle konstrukčních požadavků. V případě pochybností plynovou vzpěru vyměňte. Pokud plynové vzpěry fungují ve dvojicích, doporučuje se vyměnit je obě. Rozdílný tlak v plynových vzpěrách fungujících ve dvojicích má za následek jejich kratší životnost.

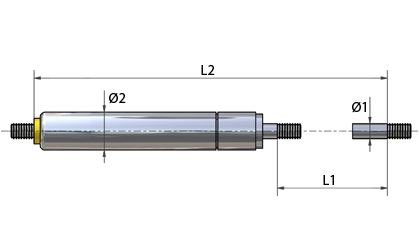

Naše plynové vzpěry pracují nejlépe za teplot od -30 °C do +80 °C. Pokud se vzpěry používají za teplot, které se blíží těmto mezním hodnotám, budou na ně působit odlišné síly a vzpěry nebudou využity na maximum. Síla stlačené plynové vzpěry je vyšší než síla ve vysunuté poloze. Koncová síla Fn se vypočítá vynásobením počáteční síly koeficientem síly dané plynové vzpěry. Plynové vzpěry se plní při teplotě 20 °C a počáteční síla se tedy také měří při této teplotě. Síla se bude měnit přibližně o 3–3,5 % na každých 10 °C. Tolerance rozměrů při vysunuté délce (L2) jsou +/-3 mm.
