Pružina s konstantní silou
Tento typ pružiny s konstantní silou se vyrábí z pásů z nerezové oceli (typ 301) a po celé délce natažení si zachovává stejnou sílu. Síla se liší podle toho, zda se měří při pohybu pásu ven nebo dovnitř. Doporučuje se, aby na trnu při úplném natažení zůstalo alespoň 1 1/2 otáčky pružiny.
Nakupovat podle
Možnosti nákupu
| Zobrazit ceny - Přidat do košíku | Di Vnitřní průměr (mm) |
De Vnější průměr (mm) |
Fn Maximální zatížení při Ln (N) |
t Tloušťka pásu (mm) |
W Šířka pásu (mm) |
S1 Nástavec (mm) |
Počet pracovních cyklů- (Ks) | hm Díra pro montáž (mm) |
Materiál | Č. zboží | Stock | Technické kreslení | Číst dále | 3D CAD | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 5,50 | 7,60 | 1,70 | 0,08 | 4,75 | 269,00 | 4.000,00 | 2,40 | Nerezová ocel 301 | CF012-0038 |
|
|||||
| 7,50 | 10,50 | 2,90 | 0,10 | 6,35 | 333,00 | 4.000,00 | 3,30 | Nerezová ocel 301 | CF015-0065 |
|
|||||
| 7,75 | 10,50 | 2,20 | 0,10 | 4,75 | 333,00 | 4.000,00 | 2,40 | Nerezová ocel 301 | CF015-0049 |
|
|||||
| 8,25 | 10,75 | 3,70 | 0,10 | 7,90 | 333,00 | 4.000,00 | 3,30 | Nerezová ocel 301 | CF015-0083 |
|
|||||
| 9,00 | 11,50 | 2,20 | 0,10 | 6,35 | 305,00 | 4.000,00 | 3,30 | Nerezová ocel 301 | CF015-0050 |
|
|||||
| 9,50 | 12,75 | 4,60 | 0,13 | 7,90 | 372,00 | 4.000,00 | 3,30 | Nerezová ocel 301 | CF017-0103 |
|
|||||
| 10,67 | 14,00 | 3,34 | 0,13 | 7,87 | 381,00 | 4.000,00 | 3,30 | Nerezová ocel 301 | CF018-0075 |
|
|||||
| 11,00 | 15,50 | 6,60 | 0,15 | 9,50 | 536,00 | 4.000,00 | 5,00 | Nerezová ocel 301 | CF024-0148 |
|
|||||
| 11,00 | 15,50 | 8,80 | 0,15 | 12,70 | 557,00 | 4.000,00 | 5,00 | Nerezová ocel 301 | CF025-0198 |
|
|||||
| 13,00 | 16,50 | 4,98 | 0,15 | 9,40 | 457,00 | 4.000,00 | 3,30 | Nerezová ocel 301 | CF022-0112 |
|
- CF012-0038Na skladě: 547

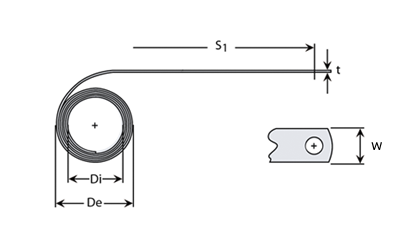

Di - Vnitřní průměr (mm) 5,50De - Vnější průměr (mm) 7,60Fn - Maximální zatížení při Ln (N) 1,70t - Tloušťka pásu (mm) 0,08W - Šířka pásu (mm) 4,75S1 - Nástavec (mm) 269,00Počet pracovních cyklů- (Ks) 4.000,00hm - Díra pro montáž (mm) 2,40Materiál Nerezová ocel 301
- CF015-0065Na skladě: 150
Di - Vnitřní průměr (mm) 7,50De - Vnější průměr (mm) 10,50Fn - Maximální zatížení při Ln (N) 2,90t - Tloušťka pásu (mm) 0,10W - Šířka pásu (mm) 6,35S1 - Nástavec (mm) 333,00Počet pracovních cyklů- (Ks) 4.000,00hm - Díra pro montáž (mm) 3,30Materiál Nerezová ocel 301
- CF015-0049Na skladě: 147
Di - Vnitřní průměr (mm) 7,75De - Vnější průměr (mm) 10,50Fn - Maximální zatížení při Ln (N) 2,20t - Tloušťka pásu (mm) 0,10W - Šířka pásu (mm) 4,75S1 - Nástavec (mm) 333,00Počet pracovních cyklů- (Ks) 4.000,00hm - Díra pro montáž (mm) 2,40Materiál Nerezová ocel 301
- CF015-0083Na skladě: 185
Di - Vnitřní průměr (mm) 8,25De - Vnější průměr (mm) 10,75Fn - Maximální zatížení při Ln (N) 3,70t - Tloušťka pásu (mm) 0,10W - Šířka pásu (mm) 7,90S1 - Nástavec (mm) 333,00Počet pracovních cyklů- (Ks) 4.000,00hm - Díra pro montáž (mm) 3,30Materiál Nerezová ocel 301
- CF015-0050Na skladě: 212
Di - Vnitřní průměr (mm) 9,00De - Vnější průměr (mm) 11,50Fn - Maximální zatížení při Ln (N) 2,20t - Tloušťka pásu (mm) 0,10W - Šířka pásu (mm) 6,35S1 - Nástavec (mm) 305,00Počet pracovních cyklů- (Ks) 4.000,00hm - Díra pro montáž (mm) 3,30Materiál Nerezová ocel 301
- CF017-0103Na skladě: 298
Di - Vnitřní průměr (mm) 9,50De - Vnější průměr (mm) 12,75Fn - Maximální zatížení při Ln (N) 4,60t - Tloušťka pásu (mm) 0,13W - Šířka pásu (mm) 7,90S1 - Nástavec (mm) 372,00Počet pracovních cyklů- (Ks) 4.000,00hm - Díra pro montáž (mm) 3,30Materiál Nerezová ocel 301
- CF018-0075Na skladě: 215
Di - Vnitřní průměr (mm) 10,67De - Vnější průměr (mm) 14,00Fn - Maximální zatížení při Ln (N) 3,34t - Tloušťka pásu (mm) 0,13W - Šířka pásu (mm) 7,87S1 - Nástavec (mm) 381,00Počet pracovních cyklů- (Ks) 4.000,00hm - Díra pro montáž (mm) 3,30Materiál Nerezová ocel 301
- CF024-0148Na skladě: 521
Di - Vnitřní průměr (mm) 11,00De - Vnější průměr (mm) 15,50Fn - Maximální zatížení při Ln (N) 6,60t - Tloušťka pásu (mm) 0,15W - Šířka pásu (mm) 9,50S1 - Nástavec (mm) 536,00Počet pracovních cyklů- (Ks) 4.000,00hm - Díra pro montáž (mm) 5,00Materiál Nerezová ocel 301
- CF025-0198Na skladě: 423
Di - Vnitřní průměr (mm) 11,00De - Vnější průměr (mm) 15,50Fn - Maximální zatížení při Ln (N) 8,80t - Tloušťka pásu (mm) 0,15W - Šířka pásu (mm) 12,70S1 - Nástavec (mm) 557,00Počet pracovních cyklů- (Ks) 4.000,00hm - Díra pro montáž (mm) 5,00Materiál Nerezová ocel 301
- CF022-0112Na skladě: 209
Di - Vnitřní průměr (mm) 13,00De - Vnější průměr (mm) 16,50Fn - Maximální zatížení při Ln (N) 4,98t - Tloušťka pásu (mm) 0,15W - Šířka pásu (mm) 9,40S1 - Nástavec (mm) 457,00Počet pracovních cyklů- (Ks) 4.000,00hm - Díra pro montáž (mm) 3,30Materiál Nerezová ocel 301
Materiál
Nerezový pás, typ 301
Pracovní teplota -200 °C až +200 °C
Tolerance
Vnitřní průměr Di: +/-15 %
Vnější průměr De: +/-15 %
Max. síla Fn: +/-20 % naměřené hodnoty při pohybu směrem ven.
Popis
Pružiny s konstantní silou tohoto typu se vyrábějí z nerezových pásů (typ 301) a po natažení má pružina konstantní tah v celé své délce. Síla se liší podle toho, zda je měřena při pohybu pásu ven nebo dovnitř. Doporučuje se, aby na čepu po úplném vytažení zůstalo alespoň 1-½ otáčky závitu.
