Vlnité pružné podložky
Vlnité pružné podložky se používají v místech, kde je nutné kompenzovat osovou vůli. Může se jednat o kompenzaci malé vůle u kuličkových ložisek, přírub, podložek atd. Vlnité pružné podložky jsou navrženy se 2 vlnami.
Nakupovat podle
Možnosti nákupu

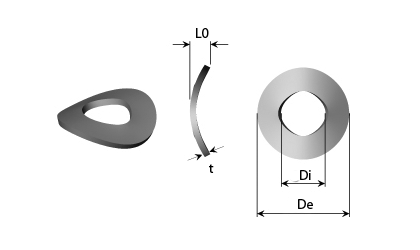

| Zobrazit ceny - Přidat do košíku | Materiál | De Vnější průměr (mm) |
Di Vnitřní průměr (mm) |
h max Max. Výška (mm) |
h min Min. Výška (mm) |
s Tloušťka (mm) |
Č. zboží | Stock | Technické kreslení | Číst dále | 3D CAD | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Pruzinová ocel | 8,00 | 3,20 | 1,60 | 0,80 | 0,50 | 63000 |
|
|
||||
| Pruzinová ocel | 8,00 | 3,70 | 1,80 | 0,90 | 0,50 | 63010 |
|
|
||||
| Pruzinová ocel | 9,00 | 4,30 | 2,00 | 1,00 | 0,50 | 63020 |
|
|
||||
| Pruzinová ocel | 11,00 | 5,30 | 2,20 | 1,10 | 0,50 | 63030 |
|
|
||||
| Pruzinová ocel | 12,00 | 6,40 | 2,60 | 1,30 | 0,50 | 63040 |
|
|
||||
| Pruzinová ocel | 14,00 | 7,40 | 3,00 | 1,50 | 0,80 | 63050 |
|
|
||||
| Pruzinová ocel | 15,00 | 8,40 | 3,00 | 1,50 | 0,80 | 63060 |
|
|
||||
| Pruzinová ocel | 17,00 | 8,40 | 3,40 | 1,70 | 0,80 | 63070 |
|
|
||||
| Pruzinová ocel | 18,00 | 10,50 | 4,20 | 2,10 | 1,00 | 63080 |
|
|
||||
| Pruzinová ocel | 21,00 | 10,50 | 4,20 | 2,10 | 1,00 | 63090 |
|
|
- 63000Na skladě: 5 001
Materiál Pruzinová ocelDe - Vnější průměr (mm) 8,00Di - Vnitřní průměr (mm) 3,20h max - Max. Výška (mm) 1,60h min - Min. Výška (mm) 0,80s - Tloušťka (mm) 0,50
- 63010Na skladě: 935
Materiál Pruzinová ocelDe - Vnější průměr (mm) 8,00Di - Vnitřní průměr (mm) 3,70h max - Max. Výška (mm) 1,80h min - Min. Výška (mm) 0,90s - Tloušťka (mm) 0,50
- 63020Na skladě: 1 206
Materiál Pruzinová ocelDe - Vnější průměr (mm) 9,00Di - Vnitřní průměr (mm) 4,30h max - Max. Výška (mm) 2,00h min - Min. Výška (mm) 1,00s - Tloušťka (mm) 0,50
- 63030Na skladě: 311
Materiál Pruzinová ocelDe - Vnější průměr (mm) 11,00Di - Vnitřní průměr (mm) 5,30h max - Max. Výška (mm) 2,20h min - Min. Výška (mm) 1,10s - Tloušťka (mm) 0,50
- 63040Na skladě: 408
Materiál Pruzinová ocelDe - Vnější průměr (mm) 12,00Di - Vnitřní průměr (mm) 6,40h max - Max. Výška (mm) 2,60h min - Min. Výška (mm) 1,30s - Tloušťka (mm) 0,50
- 63050Na skladě: 5 577
Materiál Pruzinová ocelDe - Vnější průměr (mm) 14,00Di - Vnitřní průměr (mm) 7,40h max - Max. Výška (mm) 3,00h min - Min. Výška (mm) 1,50s - Tloušťka (mm) 0,80
- 63060Na skladě: 936
Materiál Pruzinová ocelDe - Vnější průměr (mm) 15,00Di - Vnitřní průměr (mm) 8,40h max - Max. Výška (mm) 3,00h min - Min. Výška (mm) 1,50s - Tloušťka (mm) 0,80
- 63070Na skladě: 221
Materiál Pruzinová ocelDe - Vnější průměr (mm) 17,00Di - Vnitřní průměr (mm) 8,40h max - Max. Výška (mm) 3,40h min - Min. Výška (mm) 1,70s - Tloušťka (mm) 0,80
- 63080Na skladě: 238
Materiál Pruzinová ocelDe - Vnější průměr (mm) 18,00Di - Vnitřní průměr (mm) 10,50h max - Max. Výška (mm) 4,20h min - Min. Výška (mm) 2,10s - Tloušťka (mm) 1,00
- 63090Na skladě: 1 369
Materiál Pruzinová ocelDe - Vnější průměr (mm) 21,00Di - Vnitřní průměr (mm) 10,50h max - Max. Výška (mm) 4,20h min - Min. Výška (mm) 2,10s - Tloušťka (mm) 1,00
Materiál
DIN 17222 – C 75 – WERKSTOFF č. 1.0605
Popis
Vlnité pružné podložky se používají v místech, kde je nutné kompenzovat osovou vůli. Může se jednat o kompenzaci malé vůle u kuličkových ložisek, přírub, podložek atd. Vlnité pružné podložky jsou navrženy se 2 vlnami.
Povrch
Tloušťka galvanizované vrstvy 9–12 mikrometrů.
