Zakřivené pružné podložky
Zakřivené pružné podložky se používají v místech, kde je nutné kompenzovat osovou vůli. Může se jednat o kompenzaci malé vůle s relativně malým zatížením.
Nakupovat podle
Možnosti nákupu

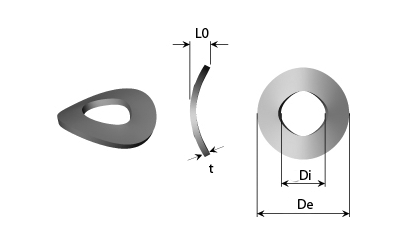

| Zobrazit ceny - Přidat do košíku | Materiál | De Vnější průměr (mm) |
Di Vnitřní průměr (mm) |
h max Max. Výška (mm) |
h min Min. Výška (mm) |
s Tloušťka (mm) |
Č. zboží | Stock | Technické kreslení | Číst dále | 3D CAD | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Pruzinová ocel | 4,00 | 1,80 | 0,90 | 0,45 | 0,25 | 62030 |
|
|
||||
| Pruzinová ocel | 4,50 | 2,20 | 1,00 | 0,50 | 0,30 | 62040 |
|
|
||||
| Pruzinová ocel | 5,00 | 2,50 | 1,00 | 0,50 | 0,30 | 62050 |
|
|
||||
| Pruzinová ocel | 5,50 | 2,80 | 1,10 | 0,55 | 0,30 | 62060 |
|
|
||||
| Pruzinová ocel | 6,00 | 3,20 | 1,30 | 0,65 | 0,40 | 62070 |
|
|
||||
| Pruzinová ocel | 7,00 | 3,70 | 1,40 | 0,70 | 0,40 | 62080 |
|
|
||||
| Pruzinová ocel | 8,00 | 4,30 | 1,60 | 0,80 | 0,50 | 62090 |
|
|
||||
| Pruzinová ocel | 10,00 | 5,30 | 1,80 | 0,90 | 0,50 | 62100 |
|
|
||||
| Pruzinová ocel | 11,00 | 6,40 | 2,20 | 1,10 | 0,50 | 62110 |
|
|
||||
| Pruzinová ocel | 12,00 | 7,40 | 2,40 | 1,00 | 0,50 | 62120 |
|
|
- 62030Na skladě: 608
Materiál Pruzinová ocelDe - Vnější průměr (mm) 4,00Di - Vnitřní průměr (mm) 1,80h max - Max. Výška (mm) 0,90h min - Min. Výška (mm) 0,45s - Tloušťka (mm) 0,25
- 62040Na skladě: 2 315
Materiál Pruzinová ocelDe - Vnější průměr (mm) 4,50Di - Vnitřní průměr (mm) 2,20h max - Max. Výška (mm) 1,00h min - Min. Výška (mm) 0,50s - Tloušťka (mm) 0,30
- 62050Na skladě: 564
Materiál Pruzinová ocelDe - Vnější průměr (mm) 5,00Di - Vnitřní průměr (mm) 2,50h max - Max. Výška (mm) 1,00h min - Min. Výška (mm) 0,50s - Tloušťka (mm) 0,30
- 62060Na skladě: 780
Materiál Pruzinová ocelDe - Vnější průměr (mm) 5,50Di - Vnitřní průměr (mm) 2,80h max - Max. Výška (mm) 1,10h min - Min. Výška (mm) 0,55s - Tloušťka (mm) 0,30
- 62070Na skladě: 8 469
Materiál Pruzinová ocelDe - Vnější průměr (mm) 6,00Di - Vnitřní průměr (mm) 3,20h max - Max. Výška (mm) 1,30h min - Min. Výška (mm) 0,65s - Tloušťka (mm) 0,40
- 62080Na skladě: 440
Materiál Pruzinová ocelDe - Vnější průměr (mm) 7,00Di - Vnitřní průměr (mm) 3,70h max - Max. Výška (mm) 1,40h min - Min. Výška (mm) 0,70s - Tloušťka (mm) 0,40
- 62090Na skladě: 145
Materiál Pruzinová ocelDe - Vnější průměr (mm) 8,00Di - Vnitřní průměr (mm) 4,30h max - Max. Výška (mm) 1,60h min - Min. Výška (mm) 0,80s - Tloušťka (mm) 0,50
- 62100Na skladě: 1 093
Materiál Pruzinová ocelDe - Vnější průměr (mm) 10,00Di - Vnitřní průměr (mm) 5,30h max - Max. Výška (mm) 1,80h min - Min. Výška (mm) 0,90s - Tloušťka (mm) 0,50
- 62110Na skladě: 1 881
Materiál Pruzinová ocelDe - Vnější průměr (mm) 11,00Di - Vnitřní průměr (mm) 6,40h max - Max. Výška (mm) 2,20h min - Min. Výška (mm) 1,10s - Tloušťka (mm) 0,50
- 62120Na skladě: 500
Materiál Pruzinová ocelDe - Vnější průměr (mm) 12,00Di - Vnitřní průměr (mm) 7,40h max - Max. Výška (mm) 2,40h min - Min. Výška (mm) 1,00s - Tloušťka (mm) 0,50
Materiál
DIN 17222 – C 75 – WERKSTOFF č. 1.0605
Popis
Zakřivené pružné podložky se používají v místech, kde je nutné kompenzovat osovou vůli. Může se jednat o kompenzaci malé vůle s relativně malým zatížením. - Všechny rozměry mají 1 „zakřivení“. Vačky s 1 „zakřivením“ umožňují stlačení podložky naplocho, aniž by došlo ke snížení síly vačky. Doporučuje se však vždy dimenzovat díly tak, aby měly menší zdvih.
Povrch
4 nejmenší velikosti jsou fosfátované a naolejované. Ostatní velikosti mají tloušťku galvanizované vrstvy 9–12 mikrometrů.
