Talířové pružiny 50CrV4 - 302 - 304 - 316

Talířové pružiny

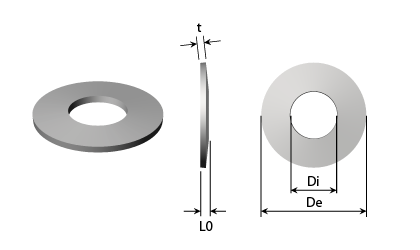

Technické kreslení - Talířové pružiny
Přejděte na technické informace

Objednávku provedenou pondělí-čtvrtek do 15:30 a v pátek do 14:45 expedujeme ještě v tentýž den s doručením do 2-4 dní. To platí také pro všechny diskové pružiny, které jsou skladem

To platí také pro všechny diskové pružiny, které jsou skladem

Množstevní slevy a ceny se vám zobrazí po kliknutí na nákupní vozík vedle požadovaného produktu.

Pro rychlou a snadnou navigaci prosím použijte níže uvedené posuvníky.

Co je disková pružina?


Talířová pružina zajišťuje velkou sílu pro krátký zdvih, a proto se často používá v konstrukcích, kde je potřeba velké síly v minimálním prostoru. Talířová pružina je navržena jako kuželová pružná podložka, která při stlačení klade odpor a vyvolává pružení.

Získejte více síly díky našim talířovým pružinám


Jestliže jedna talířová pružina na požadovanou sílu a zdvih nestačí, je možné zkombinovat či souběžně použít několik talířových pružin.

Když se 2 totožné talířové pružiny vloží do sebe, výsledkem bude 2x větší síla a stejný zdvih.
Když se 2 totožné talířové pružiny umístí proti sobě, výsledkem bude stejná síla a 2x delší zdvih.

Zkombinováním totožných sad tak můžete upravit sílu a zdvih podle potřeby.

Černé talířové pružiny


Talířové pružiny se fosfátují a olejují. Tím získávají určitou míru ochrany, ale nikoli naprostou ochranu proti korozi.

Nerezové talířové pružiny


Naše nerezové talířové pružiny se vyrábějí z materiálu AISI 302, AISI 304 & AISI 316. Doporučujeme je používat ve vlhkém a mokrém prostředí.

Zobrazit více Ukaž méně

45-70092-description

Pruzinová ocel - Naolejovaný

45-70015-description

Nerezová ocel 302

45-70023-description

Nerezová ocel 304

45-70184-description

Nerezová ocel 316
Nakupovat podle
Možnosti nákupu
De - Vnější průměr (mm)
Di - Vnitřní průměr (mm)
t - Tloušťka (mm)
L0 - Délka bez zatížení (mm)
L - Výška při zatížení F (mm)
F - Síla (N)
s - Max. zdvih (mm)
Materiál

Produkty 1-10 z 944

Nastavit sestupně
Zobrazit ceny - Přidat do košíku Materiál De
Vnější průměr (mm)		 Di
Vnitřní průměr (mm)		 t
Tloušťka (mm)		 L0
Délka bez zatížení (mm)		 L
Výška při zatížení F (mm)		 F
Síla (N)		 s
Max. zdvih (mm)		 Č. zboží Stock Technické kreslení Číst dále 3D CAD
Nerezová ocel 304 6,00 3,20 0,30 0,45 0,34 116,00 0,11 600-320-30-304 600-320-30-304
Nerezová ocel 302 6,00 3,20 0,30 0,45 0,34 99,45 0,11 00600100RF 00600100RF
Nerezová ocel 316 6,00 3,20 0,30 0,45 0,34 116,00 0,11 600-320-30-316 600-320-30-316
Pruzinová ocel - Naolejovaný 6,00 3,20 0,30 0,45 0,34 119,00 0,11 600-320-30 600-320-30
Nerezová ocel 304 8,00 3,20 0,20 0,40 0,25 25,00 0,15 800-320-20-304 800-320-20-304
Nerezová ocel 316 8,00 3,20 0,20 0,40 0,25 25,00 0,15 800-320-20-316 800-320-20-316
Pruzinová ocel - Naolejovaný 8,00 3,20 0,20 0,40 0,25 26,00 0,15 00800200 00800200
Pruzinová ocel - Naolejovaný 8,00 3,20 0,20 0,40 0,25 26,00 0,15 800-320-20 800-320-20
Nerezová ocel 316 8,00 3,20 0,30 0,55 0,36 101,00 0,19 800-320-30-316 800-320-30-316
Pruzinová ocel - Naolejovaný 8,00 3,20 0,30 0,55 0,36 104,30 0,19 800-320-30 800-320-30
  1. 600-320-30-304
    Na skladě: 2 732
    600-320-30-304
    Materiál Nerezová ocel 304
    De - Vnější průměr (mm) 6,00
    Di - Vnitřní průměr (mm) 3,20
    t - Tloušťka (mm) 0,30
    L0 - Délka bez zatížení (mm) 0,45
    L - Výška při zatížení F (mm) 0,34
    F - Síla (N) 116,00
    s - Max. zdvih (mm) 0,11
  2. 00600100RF
    Na skladě: 2 625
    00600100RF
    Materiál Nerezová ocel 302
    De - Vnější průměr (mm) 6,00
    Di - Vnitřní průměr (mm) 3,20
    t - Tloušťka (mm) 0,30
    L0 - Délka bez zatížení (mm) 0,45
    L - Výška při zatížení F (mm) 0,34
    F - Síla (N) 99,45
    s - Max. zdvih (mm) 0,11
  3. 600-320-30-316
    Na skladě: 9 492
    600-320-30-316
    Materiál Nerezová ocel 316
    De - Vnější průměr (mm) 6,00
    Di - Vnitřní průměr (mm) 3,20
    t - Tloušťka (mm) 0,30
    L0 - Délka bez zatížení (mm) 0,45
    L - Výška při zatížení F (mm) 0,34
    F - Síla (N) 116,00
    s - Max. zdvih (mm) 0,11
  4. 600-320-30
    Na skladě: 18 600
    600-320-30
    Materiál Pruzinová ocel - Naolejovaný
    De - Vnější průměr (mm) 6,00
    Di - Vnitřní průměr (mm) 3,20
    t - Tloušťka (mm) 0,30
    L0 - Délka bez zatížení (mm) 0,45
    L - Výška při zatížení F (mm) 0,34
    F - Síla (N) 119,00
    s - Max. zdvih (mm) 0,11
  5. 800-320-20-304
    Na skladě: 3 755
    800-320-20-304
    Materiál Nerezová ocel 304
    De - Vnější průměr (mm) 8,00
    Di - Vnitřní průměr (mm) 3,20
    t - Tloušťka (mm) 0,20
    L0 - Délka bez zatížení (mm) 0,40
    L - Výška při zatížení F (mm) 0,25
    F - Síla (N) 25,00
    s - Max. zdvih (mm) 0,15
  6. 800-320-20-316
    Na skladě: 9 896
    800-320-20-316
    Materiál Nerezová ocel 316
    De - Vnější průměr (mm) 8,00
    Di - Vnitřní průměr (mm) 3,20
    t - Tloušťka (mm) 0,20
    L0 - Délka bez zatížení (mm) 0,40
    L - Výška při zatížení F (mm) 0,25
    F - Síla (N) 25,00
    s - Max. zdvih (mm) 0,15
  7. 00800200
    Na skladě: 13 640
    00800200
    Materiál Pruzinová ocel - Naolejovaný
    De - Vnější průměr (mm) 8,00
    Di - Vnitřní průměr (mm) 3,20
    t - Tloušťka (mm) 0,20
    L0 - Délka bez zatížení (mm) 0,40
    L - Výška při zatížení F (mm) 0,25
    F - Síla (N) 26,00
    s - Max. zdvih (mm) 0,15
  8. 800-320-20
    Na skladě: 19 961
    800-320-20
    Materiál Pruzinová ocel - Naolejovaný
    De - Vnější průměr (mm) 8,00
    Di - Vnitřní průměr (mm) 3,20
    t - Tloušťka (mm) 0,20
    L0 - Délka bez zatížení (mm) 0,40
    L - Výška při zatížení F (mm) 0,25
    F - Síla (N) 26,00
    s - Max. zdvih (mm) 0,15
  9. 800-320-30-316
    Na skladě: 9 390
    800-320-30-316
    Materiál Nerezová ocel 316
    De - Vnější průměr (mm) 8,00
    Di - Vnitřní průměr (mm) 3,20
    t - Tloušťka (mm) 0,30
    L0 - Délka bez zatížení (mm) 0,55
    L - Výška při zatížení F (mm) 0,36
    F - Síla (N) 101,00
    s - Max. zdvih (mm) 0,19
  10. 800-320-30
    Na skladě: 19 955
    800-320-30
    Materiál Pruzinová ocel - Naolejovaný
    De - Vnější průměr (mm) 8,00
    Di - Vnitřní průměr (mm) 3,20
    t - Tloušťka (mm) 0,30
    L0 - Délka bez zatížení (mm) 0,55
    L - Výška při zatížení F (mm) 0,36
    F - Síla (N) 104,30
    s - Max. zdvih (mm) 0,19
Stránka
na stránce
Pruzinová ocel - Naolejovaný

Povrch:
Fosfátovaný a naolejovaný.
Pracovní teplota:
-20 ºC až +100 ºC
Klasifikace:
Tloušťka materiálu t menší než 1,25mm:
CK 67, CK 75 a CK 85 podle normy DIN 17222
Tloušťka materiálu (t) od 1,25 mm a více:
50 CRV 4 podle normy DIN 17222 a DIN 17221
Třídy:
Tloušťka materiálu t menší než 1,25mm:
Prostřihované, lisované za studena se sraženými hranami
Tloušťka materiálu t 1,25mm až 6,00mm:
Prostřihované, lisované za studena, se soustruženými průměry
Tloušťka materiálu t od 6,00mm:
Lisované za studena nebo za tepla, všechny povrchy obrobené
Tloušťky hotových talířových pružin mohou být menší než specifikovaná tloušťka, protože specifikovaná tloušťka je před obráběním.
Nerezová ocel 302, 304 & 316

Pracovní teplota:
-200 ºC až +200 ºC
Klasifikace:
Nerezová ocel 302: W. Nr. 1.4310
Nerezová ocel 304: W. Nr. 1.4301
Nerezová ocel 316: W. č. 1.4401
Třídy:
Tloušťka materiálu t menší než 1,25mm:
Prostřihované, lisované za studena se sraženými hranami
Tloušťka materiálu t 1,25mm až 6,00mm:
Prostřihované, lisované za studena, se soustruženými průměry
Tloušťka materiálu t od 6,00mm:
Lisované za studena nebo za tepla, všechny povrchy obrobené
Tloušťky hotových talířových pružin mohou být menší než specifikovaná tloušťka, protože specifikovaná tloušťka je před obráběním.

Všechny naše talířové pružiny jsou magnetické – včetně těch z AISI 316. Je to dáno způsobem jejich výroby. Pokud požadujete nemagnetické talířové pružiny, kontaktujte nás na: [email protected]

Pruzinová ocel - Naolejovaný & Nerezová ocel 302 - 8 číslic v čísle položky (např. 00600100) a Stainless 302 (00600100RF)


Vzpěry jsou dimenzovány v souladu s DIN 2093. Rozměry v katalogu jsou neobrobené hodnoty. Skutečné hodnoty se tedy od tabulkových hodnot v katalogu mohou lišit. To platí pro průměry a tloušťky.

Síla je vypočtena teoreticky. Je jen orientační, má velký rozsah tolerancí.

50 CrV4 a nerez 304 a nerez 316 (všechny se skladovými čísly jako 1200-420-50 & 1200-420-50-304 & 1200-420-50-316)


Pružiny 50 CrV4 & Stainless 304 & nerez 316 jsou dimenzovány podle DIN 16983, která udává následující tolerance.

Síla je vypočtena teoreticky. Je jen orientační, má velký rozsah tolerancí.

Velikost pr. (mm)
Od
Do
>3
6
>6
10
>10
18
>18
30
>30
50
>50
80
>80
120
>120
180
>180
250
>250
315
>315
400
>400
500
Tolerance (mm)
De
Di
Conc
0 / -0,12
0,12 / 0
0,15
0 / -0,15
0,15 / 0
0,18
0 / -0,18
0,18 / 0
0,22
0 / -0,21
0,21 / 0
0,26
0 / -0,25
0,25 / 0
0,32
0 / -0,30
0,30 / 0
0,60
0 / -0,35
0,35 / 0
0,70
0 / -0,40
0,40 / 0
0,80
0 / -0,46
0,46 / 0
0,92
0 / -0,52
0,52 / 0
1,04
0 / -0,57
0,57 / 0
1,14
0 / -0,63
0,63 / 0
1,26


Tloušťka t (mm)
Od
Do
0,20
0,60
>0,60
<1,25
1,25
3,80
>3,80
6,00
>6,00
16,00
Tolerance na tloušťku t
i mm
+0,02 / -0,06
+0,03 / -0,09
+0,04 / -0,12
+0,05 / -0,15
+0,10 / -0,10


Tloušťka t(mm)
Od
Do
0,00
<1,25
>1,25
2,00
>2,00
3,00
>3,00
6,00
>6,00
16,00
Tolerance ve výšce L0(mm)
mm
+0,10 / -0,05
+0,15 / -0,08
+0,20 / -0,10
+0,30 / -0,15
+0,30 / -0,30


Tloušťka t (mm)
Od
Do
0,00
<1,25
1,25
3,00
>3,00
6,00
>6,00
16,00
Tolerance F na zkušební délce Ltest
Ltest = L0 - 0,75*s
+25,0% / -7,5%
+15,0% / -7,5%
+15,0% / -7,5%
+15,0% / -7,5%


Pokud chcete PDF datový list nebo 3D CAD výkres pružiny ve formátu .step, .iges nebo .sat, můžete si je stáhnout zdarma kliknutím na symbol 3D CAD vedle čísla položky v tabulce.

Životnost pružiny lze obvykle velmi obtížně definovat. Svoji roli hraje velké množství parametrů, a proto je nemožné životnost stanovit.

Mezi parametry, které výrazně ovlivňují životnost, patří: Instalace, metoda instalace, počet pohybů, vibrace, šoky, torze, délka pohybu, neaxiální pohyb, teplota, opotřebení o jiné povrchy, prostředí použití, jakékoli čisticí přípravky, boční údery, atd.

Pokud na pružinu působí maximální zátěž nebo je překročena, zkracuje to její životnost a může to způsobit její permanentní deformaci.
