Zkrutné pružiny - Nerezová ocel

Zkrutné pružiny - Nerezová ocel

Objednávku provedenou pondělí-čtvrtek do 15:30 a v pátek do 14:45 expedujeme ještě v tentýž den s doručením do 2-4 dní. To platí také pro všechny torzní pružiny, které jsou skladem.

Podívejte se na naše široké portfolio torzních pružin z nerezového drátu. Množstevní slevy a ceny se vám zobrazí po kliknutí na nákupní vozík vedle požadovaného produktu.

Pro rychlou a snadnou navigaci prosím použijte níže uvedené posuvníky.

Co je torzní pružina?


Zkrutné pružiny se používají k získání krouticího momentu nebo akumulaci rotační energie v montážní konstrukci. Zkrutná pružina se obvykle nasazuje na trn. Trn se dimenzuje tak, aby mezi ním a vnitřní stranou tělesa pružiny byla optimální mezera. Mezera mezi trnem a tělesem pružiny nesmí být ani příliš velká, ani příliš malá. Pokud je mezera příliš velká, těleso pružiny se může vybočit, a pokud je mezera příliš malá, těleso pružiny se při zatížení může na trnu zaseknout.

Pružina se musí zatěžovat zásadně ve směru, který umožňuje „uzavření“ tělesa pružiny. Je možné vybírat pružiny s pravým nebo levým vinutím a nasazovat je na trn v párech.

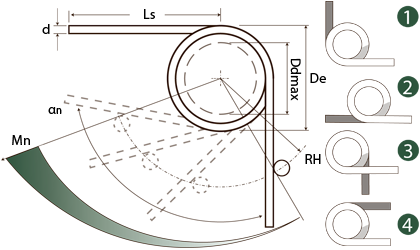

Různé polohy ramen


Nabízíme torzní pružiny z nerezové oceli se čtyřmi různými polohami ramen. Je-li třeba jiná poloha ramen, naše řada strunových drátů může být právě to, co hledáte. Více.

Směr vinutí


Čísla výrobků, která končí písmenem „R“, označují pravé vinutí.
Čísla výrobků, která končí písmenem „L“, označují levé vinutí.

Nakupovat podle
Možnosti nákupu
d - Průměr drátu (mm)
De - Vnější průměr (mm)
Di - Vnitřní průměr (mm)
Ddmax - Max. trn (mm)
n - Elastické závity (Ks)
Ls1 - Délka ramene (mm)
αn - Max. Natočení (stupňů)
Mn - Max. krouticí moment (N mm)

Produkty 1-10 z 360

Nastavit sestupně
Zobrazit ceny - Přidat do košíku Materiál d
Průměr drátu (mm)
De
Vnější průměr (mm)
Di
Vnitřní průměr (mm)
Ddmax
Max. trn (mm)
n
Elastické závity (Ks)
Ls1
Délka ramene (mm)
αn
Max. Natočení (stupňů)
Mn
Max. krouticí moment (N mm)
Č. zboží Stock Technické kreslení Číst dále 3D CAD
Nerezová ocel 302 0,30 2,36 1,76 1,40 2,25 9,50 90,00 5,31 T012-090-055L T012-090-055L
Nerezová ocel 302 0,30 2,36 1,76 1,40 2,25 9,50 90,00 5,31 T012-090-055R T012-090-055R
Nerezová ocel 302 0,30 2,59 1,99 1,57 8,75 9,50 270,00 5,31 T012-270-062L T012-270-062L
Nerezová ocel 302 0,30 2,59 1,99 1,57 8,75 9,50 270,00 5,31 T012-270-062R T012-270-062R
Nerezová ocel 302 0,30 2,77 2,17 1,70 5,00 9,50 180,00 5,31 T012-180-067L T012-180-067L
Nerezová ocel 302 0,30 2,77 2,17 1,70 5,00 9,50 180,00 5,31 T012-180-067R T012-180-067R
Nerezová ocel 302 0,30 4,22 3,62 2,77 3,00 12,70 180,00 5,31 T012-180-109L T012-180-109L
Nerezová ocel 302 0,30 4,22 3,62 2,77 3,00 12,70 180,00 5,31 T012-180-109R T012-180-109R
Nerezová ocel 302 0,30 4,32 3,72 2,77 4,75 12,70 270,00 5,31 T012-270-109L T012-270-109L
Nerezová ocel 302 0,30 4,32 3,72 2,77 4,75 12,70 270,00 5,31 T012-270-109R T012-270-109R
  1. T012-090-055L
    Na skladě: 1 206
    Materiál Nerezová ocel 302
    d - Průměr drátu (mm) 0,30
    De - Vnější průměr (mm) 2,36
    Di - Vnitřní průměr (mm) 1,76
    Ddmax - Max. trn (mm) 1,40
    n - Elastické závity (Ks) 2,25
    Ls1 - Délka ramene (mm) 9,50
    αn - Max. Natočení (stupňů) 90,00
    Mn - Max. krouticí moment (N mm) 5,31
  2. T012-090-055R
    Na skladě: 1 055
    Materiál Nerezová ocel 302
    d - Průměr drátu (mm) 0,30
    De - Vnější průměr (mm) 2,36
    Di - Vnitřní průměr (mm) 1,76
    Ddmax - Max. trn (mm) 1,40
    n - Elastické závity (Ks) 2,25
    Ls1 - Délka ramene (mm) 9,50
    αn - Max. Natočení (stupňů) 90,00
    Mn - Max. krouticí moment (N mm) 5,31
  3. T012-270-062L
    Na skladě: 1 414
    Materiál Nerezová ocel 302
    d - Průměr drátu (mm) 0,30
    De - Vnější průměr (mm) 2,59
    Di - Vnitřní průměr (mm) 1,99
    Ddmax - Max. trn (mm) 1,57
    n - Elastické závity (Ks) 8,75
    Ls1 - Délka ramene (mm) 9,50
    αn - Max. Natočení (stupňů) 270,00
    Mn - Max. krouticí moment (N mm) 5,31
  4. T012-270-062R
    Na skladě: 415
    Materiál Nerezová ocel 302
    d - Průměr drátu (mm) 0,30
    De - Vnější průměr (mm) 2,59
    Di - Vnitřní průměr (mm) 1,99
    Ddmax - Max. trn (mm) 1,57
    n - Elastické závity (Ks) 8,75
    Ls1 - Délka ramene (mm) 9,50
    αn - Max. Natočení (stupňů) 270,00
    Mn - Max. krouticí moment (N mm) 5,31
  5. T012-180-067L
    Na skladě: 290
    Materiál Nerezová ocel 302
    d - Průměr drátu (mm) 0,30
    De - Vnější průměr (mm) 2,77
    Di - Vnitřní průměr (mm) 2,17
    Ddmax - Max. trn (mm) 1,70
    n - Elastické závity (Ks) 5,00
    Ls1 - Délka ramene (mm) 9,50
    αn - Max. Natočení (stupňů) 180,00
    Mn - Max. krouticí moment (N mm) 5,31
  6. T012-180-067R
    Na skladě: 664
    Materiál Nerezová ocel 302
    d - Průměr drátu (mm) 0,30
    De - Vnější průměr (mm) 2,77
    Di - Vnitřní průměr (mm) 2,17
    Ddmax - Max. trn (mm) 1,70
    n - Elastické závity (Ks) 5,00
    Ls1 - Délka ramene (mm) 9,50
    αn - Max. Natočení (stupňů) 180,00
    Mn - Max. krouticí moment (N mm) 5,31
  7. T012-180-109L
    Na skladě: 267
    Materiál Nerezová ocel 302
    d - Průměr drátu (mm) 0,30
    De - Vnější průměr (mm) 4,22
    Di - Vnitřní průměr (mm) 3,62
    Ddmax - Max. trn (mm) 2,77
    n - Elastické závity (Ks) 3,00
    Ls1 - Délka ramene (mm) 12,70
    αn - Max. Natočení (stupňů) 180,00
    Mn - Max. krouticí moment (N mm) 5,31
  8. T012-180-109R
    Na skladě: 93
    Materiál Nerezová ocel 302
    d - Průměr drátu (mm) 0,30
    De - Vnější průměr (mm) 4,22
    Di - Vnitřní průměr (mm) 3,62
    Ddmax - Max. trn (mm) 2,77
    n - Elastické závity (Ks) 3,00
    Ls1 - Délka ramene (mm) 12,70
    αn - Max. Natočení (stupňů) 180,00
    Mn - Max. krouticí moment (N mm) 5,31
  9. T012-270-109L
    Na skladě: 1 149
    Materiál Nerezová ocel 302
    d - Průměr drátu (mm) 0,30
    De - Vnější průměr (mm) 4,32
    Di - Vnitřní průměr (mm) 3,72
    Ddmax - Max. trn (mm) 2,77
    n - Elastické závity (Ks) 4,75
    Ls1 - Délka ramene (mm) 12,70
    αn - Max. Natočení (stupňů) 270,00
    Mn - Max. krouticí moment (N mm) 5,31
  10. T012-270-109R
    Na skladě: 498
    Materiál Nerezová ocel 302
    d - Průměr drátu (mm) 0,30
    De - Vnější průměr (mm) 4,32
    Di - Vnitřní průměr (mm) 3,72
    Ddmax - Max. trn (mm) 2,77
    n - Elastické závity (Ks) 4,75
    Ls1 - Délka ramene (mm) 12,70
    αn - Max. Natočení (stupňů) 270,00
    Mn - Max. krouticí moment (N mm) 5,31
na stránce

Nerezová:
DIN 17224 AISI 302 WERKSTOFF NR. 1.4310 EN Norm 10270-3
Pracovní teplota od -200 °C do +250 °C

Tolerance momentu síly: +/-10 %
Tolerance vnějšího průměru (De): +/-5 %

Pokud chcete PDF datový list nebo 3D CAD výkres pružiny ve formátu .step, .iges nebo .sat, můžete si je stáhnout zdarma kliknutím na symbol 3D CAD vedle čísla položky v tabulce.

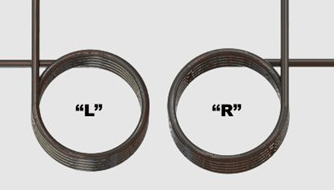

Čísla výrobků, která končí písmenem „R“, označují pravé vinutí.
Čísla výrobků, která končí písmenem „L“, označují levé vinutí.

Zkrutné pružiny - Nerezová ocel - Směr vinutí

Životnost pružiny lze obvykle velmi obtížně definovat. Svoji roli hraje velké množství parametrů, a proto je nemožné životnost stanovit.

Mezi parametry, které výrazně ovlivňují životnost, patří: Instalace, metoda instalace, počet pohybů, vibrace, šoky, torze, délka pohybu, neaxiální pohyb, teplota, opotřebení o jiné povrchy, prostředí použití, jakékoli čisticí přípravky, boční údery, atd.

Pokud na pružinu působí maximální zátěž nebo je překročena, zkracuje to její životnost a může to způsobit její permanentní deformaci.
