Zkrutné pružiny - Strunový drát

Zkrutné pružiny - Strunový drát

Objednávku provedenou pondělí-čtvrtek do 15:30 a v pátek do 14:45 expedujeme ještě v tentýž den s doručením do 2-4 dní. To platí také pro všechny torzní pružiny, které jsou skladem.

Pro rychlou a snadnou navigaci prosím použijte níže uvedené posuvníky. Podívejte se na naše široké portfolio torzních pružin.

Co je torzní pružina?


Zkrutné pružiny se používají k získání krouticího momentu nebo akumulaci rotační energie v montážní konstrukci. Zkrutná pružina se obvykle nasazuje na trn. Trn se dimenzuje tak, aby mezi ním a vnitřní stranou tělesa pružiny byla optimální mezera. Mezera mezi trnem a tělesem pružiny nesmí být ani příliš velká, ani příliš malá. Pokud je mezera příliš velká, těleso pružiny se může vybočit, a pokud je mezera příliš malá, těleso pružiny se při zatížení může na trnu zaseknout.

Pružina se musí zatěžovat zásadně ve směru, který umožňuje „uzavření“ tělesa pružiny. Je možné vybírat pružiny s pravým nebo levým vinutím a nasazovat je na trn v párech.

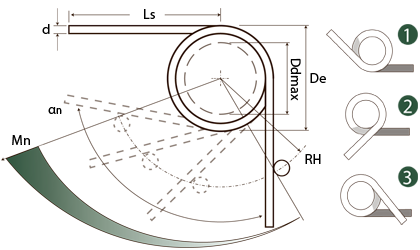

Různé polohy ramen


Nabízíme torzní pružiny ze strunového drátu se 3 polohami ramen. Pokud je nutná jiná poloha ramen, pravděpodobně bude možné použít sérii z nerezové oceli. Více.

Směr vinutí


Čísla výrobků, která končí písmenem „R“, označují pravé vinutí.
Čísla výrobků, která končí písmenem „L“, označují levé vinutí.

Nakupovat podle
Možnosti nákupu
d - Průměr drátu (mm)
De - Vnější průměr (mm)
Di - Vnitřní průměr (mm)
Ddmax - Max. trn (mm)
n - Elastické závity (Ks)
Ls1 - Délka ramene (mm)
αn - Max. Natočení (stupňů)
Poloha ramene
Mn - Max. krouticí moment (N mm)

Produkty 1-10 z 144

Nastavit sestupně
Zobrazit ceny - Přidat do košíku Materiál d
Průměr drátu (mm)
De
Vnější průměr (mm)
Di
Vnitřní průměr (mm)
Ddmax
Max. trn (mm)
n
Elastické závity (Ks)
Ls1
Délka ramene (mm)
αn
Max. Natočení (stupňů)
Mn
Max. krouticí moment (N mm)
Č. zboží Stock Technické kreslení Číst dále 3D CAD
Strunový drát 0,41 4,78 3,96 3,18 5,92 19,10 210,00 12,00 T016-210-125L T016-210-125L
Strunový drát 0,41 4,78 3,96 3,18 5,92 19,10 210,00 12,00 T016-210-125R T016-210-125R
Strunový drát 0,41 4,78 3,96 3,18 8,67 19,10 300,00 12,00 T016-300-125L T016-300-125L
Strunový drát 0,41 4,78 3,96 3,18 8,67 19,10 300,00 12,00 T016-300-125R T016-300-125R
Strunový drát 0,41 4,83 4,01 3,18 3,17 19,10 120,00 12,00 T016-120-125L T016-120-125L
Strunový drát 0,41 4,83 4,01 3,18 3,17 19,10 120,00 12,00 T016-120-125R T016-120-125R
Strunový drát 0,51 6,93 5,91 4,75 8,67 25,40 300,00 20,00 T020-300-187L T020-300-187L
Strunový drát 0,51 6,93 5,91 4,75 8,67 25,40 300,00 20,00 T020-300-187R T020-300-187R
Strunový drát 0,51 6,96 5,94 4,75 5,92 25,40 210,00 20,00 T020-210-187L T020-210-187L
Strunový drát 0,51 6,96 5,94 4,75 5,92 25,40 210,00 20,00 T020-210-187R T020-210-187R
  1. T016-210-125L
    Na skladě: 544
    Materiál Strunový drát
    d - Průměr drátu (mm) 0,41
    De - Vnější průměr (mm) 4,78
    Di - Vnitřní průměr (mm) 3,96
    Ddmax - Max. trn (mm) 3,18
    n - Elastické závity (Ks) 5,92
    Ls1 - Délka ramene (mm) 19,10
    αn - Max. Natočení (stupňů) 210,00
    Mn - Max. krouticí moment (N mm) 12,00
  2. T016-210-125R
    Na skladě: 1 193
    Materiál Strunový drát
    d - Průměr drátu (mm) 0,41
    De - Vnější průměr (mm) 4,78
    Di - Vnitřní průměr (mm) 3,96
    Ddmax - Max. trn (mm) 3,18
    n - Elastické závity (Ks) 5,92
    Ls1 - Délka ramene (mm) 19,10
    αn - Max. Natočení (stupňů) 210,00
    Mn - Max. krouticí moment (N mm) 12,00
  3. T016-300-125L
    Na skladě: 1 130
    Materiál Strunový drát
    d - Průměr drátu (mm) 0,41
    De - Vnější průměr (mm) 4,78
    Di - Vnitřní průměr (mm) 3,96
    Ddmax - Max. trn (mm) 3,18
    n - Elastické závity (Ks) 8,67
    Ls1 - Délka ramene (mm) 19,10
    αn - Max. Natočení (stupňů) 300,00
    Mn - Max. krouticí moment (N mm) 12,00
  4. T016-300-125R
    Na skladě: 511
    Materiál Strunový drát
    d - Průměr drátu (mm) 0,41
    De - Vnější průměr (mm) 4,78
    Di - Vnitřní průměr (mm) 3,96
    Ddmax - Max. trn (mm) 3,18
    n - Elastické závity (Ks) 8,67
    Ls1 - Délka ramene (mm) 19,10
    αn - Max. Natočení (stupňů) 300,00
    Mn - Max. krouticí moment (N mm) 12,00
  5. T016-120-125L
    Na skladě: 622
    Materiál Strunový drát
    d - Průměr drátu (mm) 0,41
    De - Vnější průměr (mm) 4,83
    Di - Vnitřní průměr (mm) 4,01
    Ddmax - Max. trn (mm) 3,18
    n - Elastické závity (Ks) 3,17
    Ls1 - Délka ramene (mm) 19,10
    αn - Max. Natočení (stupňů) 120,00
    Mn - Max. krouticí moment (N mm) 12,00
  6. T016-120-125R
    Na skladě: 489
    Materiál Strunový drát
    d - Průměr drátu (mm) 0,41
    De - Vnější průměr (mm) 4,83
    Di - Vnitřní průměr (mm) 4,01
    Ddmax - Max. trn (mm) 3,18
    n - Elastické závity (Ks) 3,17
    Ls1 - Délka ramene (mm) 19,10
    αn - Max. Natočení (stupňů) 120,00
    Mn - Max. krouticí moment (N mm) 12,00
  7. T020-300-187L
    Na skladě: 1 039
    Materiál Strunový drát
    d - Průměr drátu (mm) 0,51
    De - Vnější průměr (mm) 6,93
    Di - Vnitřní průměr (mm) 5,91
    Ddmax - Max. trn (mm) 4,75
    n - Elastické závity (Ks) 8,67
    Ls1 - Délka ramene (mm) 25,40
    αn - Max. Natočení (stupňů) 300,00
    Mn - Max. krouticí moment (N mm) 20,00
  8. T020-300-187R
    Na skladě: 977
    Materiál Strunový drát
    d - Průměr drátu (mm) 0,51
    De - Vnější průměr (mm) 6,93
    Di - Vnitřní průměr (mm) 5,91
    Ddmax - Max. trn (mm) 4,75
    n - Elastické závity (Ks) 8,67
    Ls1 - Délka ramene (mm) 25,40
    αn - Max. Natočení (stupňů) 300,00
    Mn - Max. krouticí moment (N mm) 20,00
  9. T020-210-187L
    Na skladě: 529
    Materiál Strunový drát
    d - Průměr drátu (mm) 0,51
    De - Vnější průměr (mm) 6,96
    Di - Vnitřní průměr (mm) 5,94
    Ddmax - Max. trn (mm) 4,75
    n - Elastické závity (Ks) 5,92
    Ls1 - Délka ramene (mm) 25,40
    αn - Max. Natočení (stupňů) 210,00
    Mn - Max. krouticí moment (N mm) 20,00
  10. T020-210-187R
    Na skladě: 532
    Materiál Strunový drát
    d - Průměr drátu (mm) 0,51
    De - Vnější průměr (mm) 6,96
    Di - Vnitřní průměr (mm) 5,94
    Ddmax - Max. trn (mm) 4,75
    n - Elastické závity (Ks) 5,92
    Ls1 - Délka ramene (mm) 25,40
    αn - Max. Natočení (stupňů) 210,00
    Mn - Max. krouticí moment (N mm) 20,00
na stránce

DIN 17223 C-Tråd WERKSTOFF NR. 1.1200 - EN Norm 10270-1
Pracovní teplota od -30 °C do +120 °C

Tolerance momentu síly: +/-10 %
Tolerance vnějšího průměru (De): +/-5 %

Pokud chcete PDF datový list nebo 3D CAD výkres pružiny ve formátu .step, .iges nebo .sat, můžete si je stáhnout zdarma kliknutím na symbol 3D CAD vedle čísla položky v tabulce.

Čísla výrobků, která končí písmenem „R“, označují pravé vinutí.
Čísla výrobků, která končí písmenem „L“, označují levé vinutí.

Zkrutné pružiny - Strunový drát - Směr vinutí

Životnost pružiny lze obvykle velmi obtížně definovat. Svoji roli hraje velké množství parametrů, a proto je nemožné životnost stanovit.

Mezi parametry, které výrazně ovlivňují životnost, patří: Instalace, metoda instalace, počet pohybů, vibrace, šoky, torze, délka pohybu, neaxiální pohyb, teplota, opotřebení o jiné povrchy, prostředí použití, jakékoli čisticí přípravky, boční údery, atd.

Pokud na pružinu působí maximální zátěž nebo je překročena, zkracuje to její životnost a může to způsobit její permanentní deformaci.>
